Kivitaloryhmä teki perinteisen Keski-Euroopan vierailun Berliiniin 14 henkilön kokoonpanolla. Mukana oli urakoitsijoita, rakennesuunnittelijoita ja isäntien edustajia.
Ensimmäisen päivän aamuna pääsimme vierailemaan vuosituhannen vaihteessa valmistuneessa Berliinin Krematoriossa. Aiemmin kohteessa kävi useasti arkkitehtivieraita, mutta nykyisin sinne ei yleensä vierailijoita oteta. PERI-yhtiöiden pyynnöstä saimme sinne poikkeuksellisesti vierailuluvan. Kävi myös ilmi, että PERI oli ollut kohteen muottitoimittajana. Kohde on pääosin paikallavalettua puhdasvalupintaa. PERIn muoteilla on arkkitehdin tiukalla ohjauksella saatu rakennettua ainutlaatuinen ja näyttävä puhdasvaluteos.
Mielenkiintoisena yksityiskohtana oli Suomen Kalevalan yhteys paikan hengelliseen tarinaan.
Kohteen laajojen ja upeiden puhdasvalupintojen lisäksi ryhmän mielenkiinnon herättivät useat yksityiskohdat, joissa oli mm. muottisiteiden jäljet täsmällisessä järjestyksessä arkkitehdin suunnitelmien mukaisesti. Seinien terävät nurkat oli onnistuttu valamaan ehjiksi.
Rakennus toimii monikäyttötilana, jossa voidaan pitää erilaisia tilan henkeen sopivia juhlavia tilaisuuksia (mm. konsertteja)
Puhdasvalutyömaat vierailukohteina
Varsinaiset työmaakohteemme olivat mittava hotellihanke ja seitsemässä kerroksessa nouseva tornitalohanke. Näiden läheisyydessä sijaitsi jo noin 100 m korkeuteen noussut tornitalo, jonne meillä ei kuitenkaan ollut vierailulupaa.
Molemmat vierailukohteet olivat vankasti paikallavalurakenteisia. Eräs vieraista totesikin, että näkisipä tällaisia joskus Suomessakin.

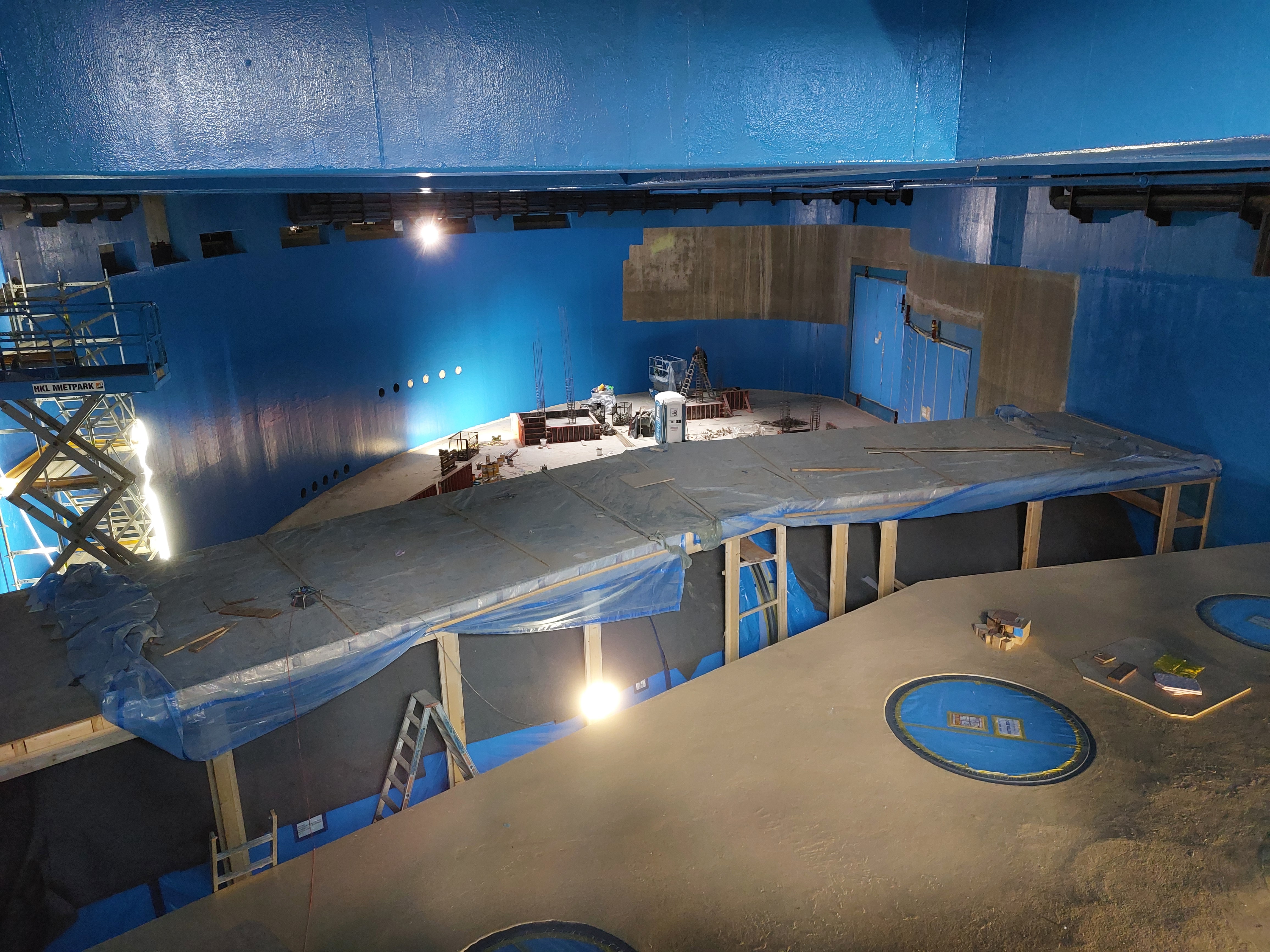

Hotellityömaan erikoisuutena oli valtaisa akvaario, jota rakennettiin usean kerroksen korkeuteen. Paikallisisännät esittelivät näitä tiloja innokkaasti niiden erikoisuuden vuoksi. Rakenteiden kaarevat pinnat ja vedeneristeet toivat hankkeeseen oman haasteensa. Akvaarion tarkoituksena on pääasiallisesti hotellin vetovoiman ja viihtyisyyden lisääminen.

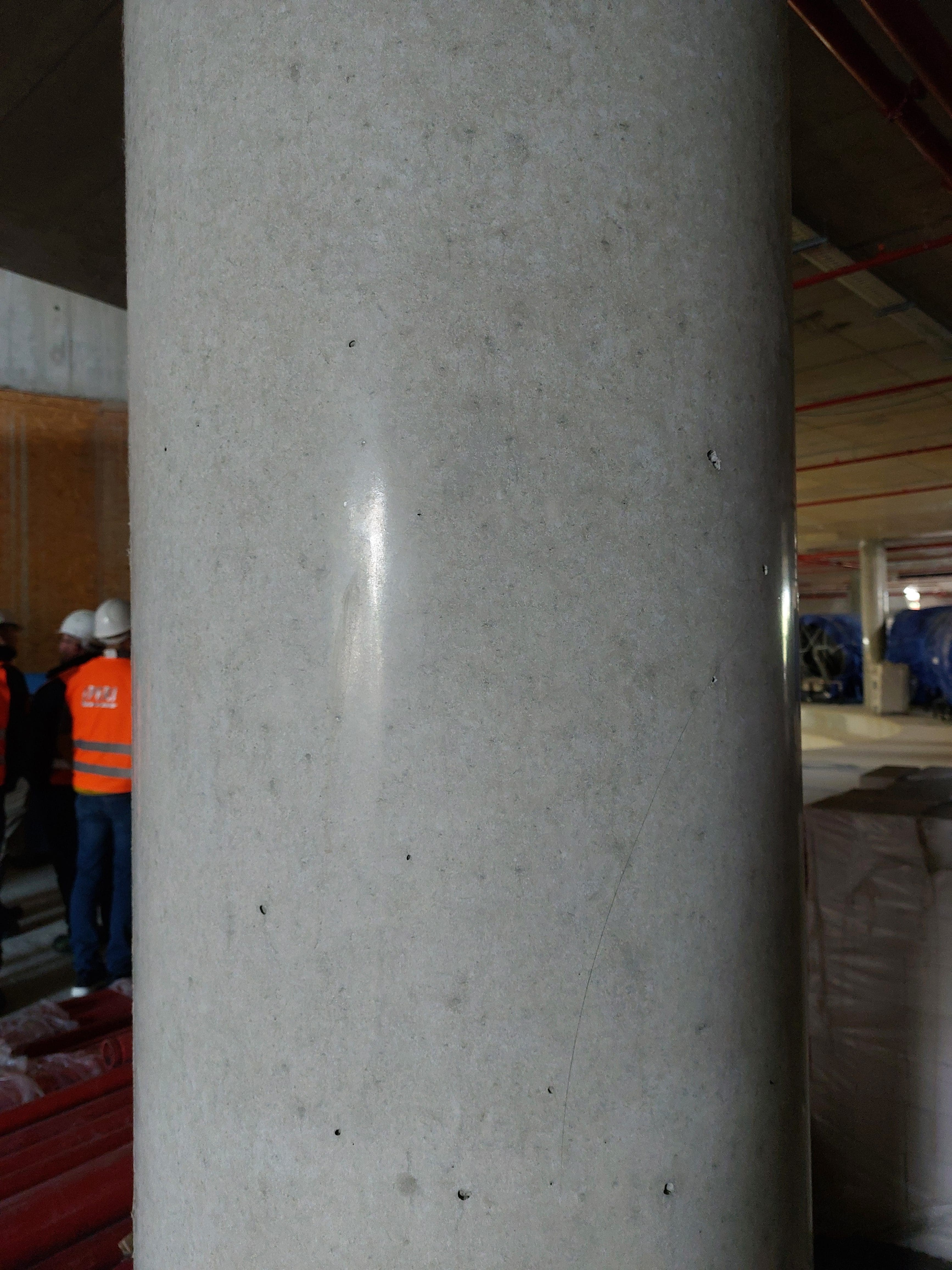

Kohteen pilareissa oli käytetty pahvikuorisia ja sisäpinnalta muovitettuja muotteja. Valujälki oli täysin rakkulaton ja kiiltävä ”marmoripinta”.
Holvien valumuottina käytettiin pääsääntöisesti PERIn SKYDECK-järjestelmää. Vieraat ihastelivat muotin pudotuspäätä, joka helpottaa merkittävästi holvivalun jälkituentaa.
Työmaavierailuista inspiraatiota ja hyödyllistä oppia
Tornitalon työmaalla projektipäällikkö esitteli meille työmaan neuvotteluhuoneessa työmaan eri vaiheet. Eniten ongelmia oli siinä, miten estetään aivan työmaan vieressä olevien metrokiskojen painuminen.
Työmaalla oli käytössä PERIn hydraulisesti nouseva RCS MAX -järjestelmä, jonka liikettä pystyi seuraamaan paikan päällä.
Paljon keskustelua herättivät betoniset raudoitusvälikkeet, joiden avulla betonipintaan ei jäänyt näkyvää jälkeä välikkeestä.

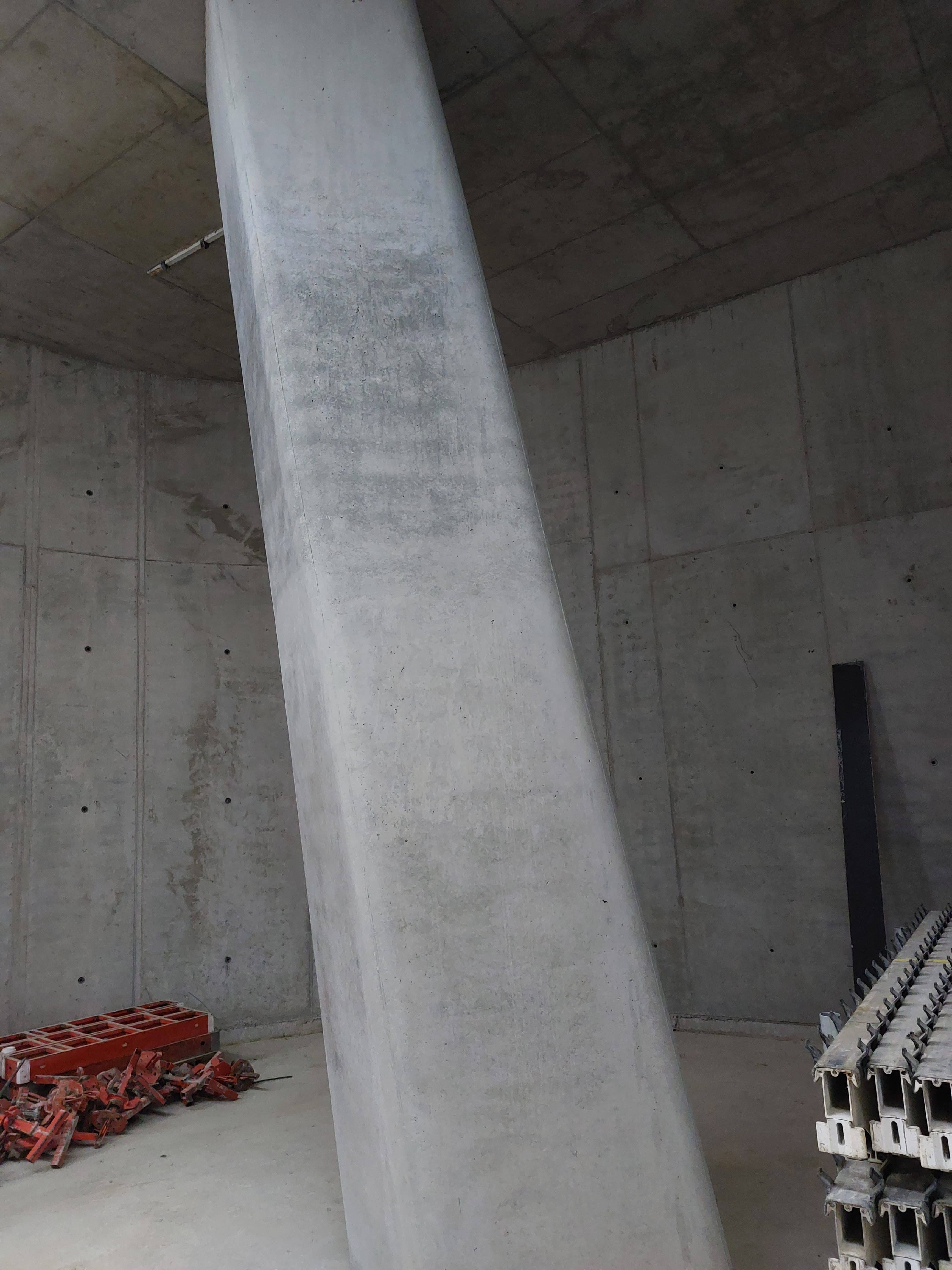

Arkkitehtonista puhdasvalua löytyi myös tornitalon vinojäykisteistä joiden muodon oli määritellyt arkkitehti. Ne oli toteutettu esikasatuilla PERI VARIO -muoteilla.

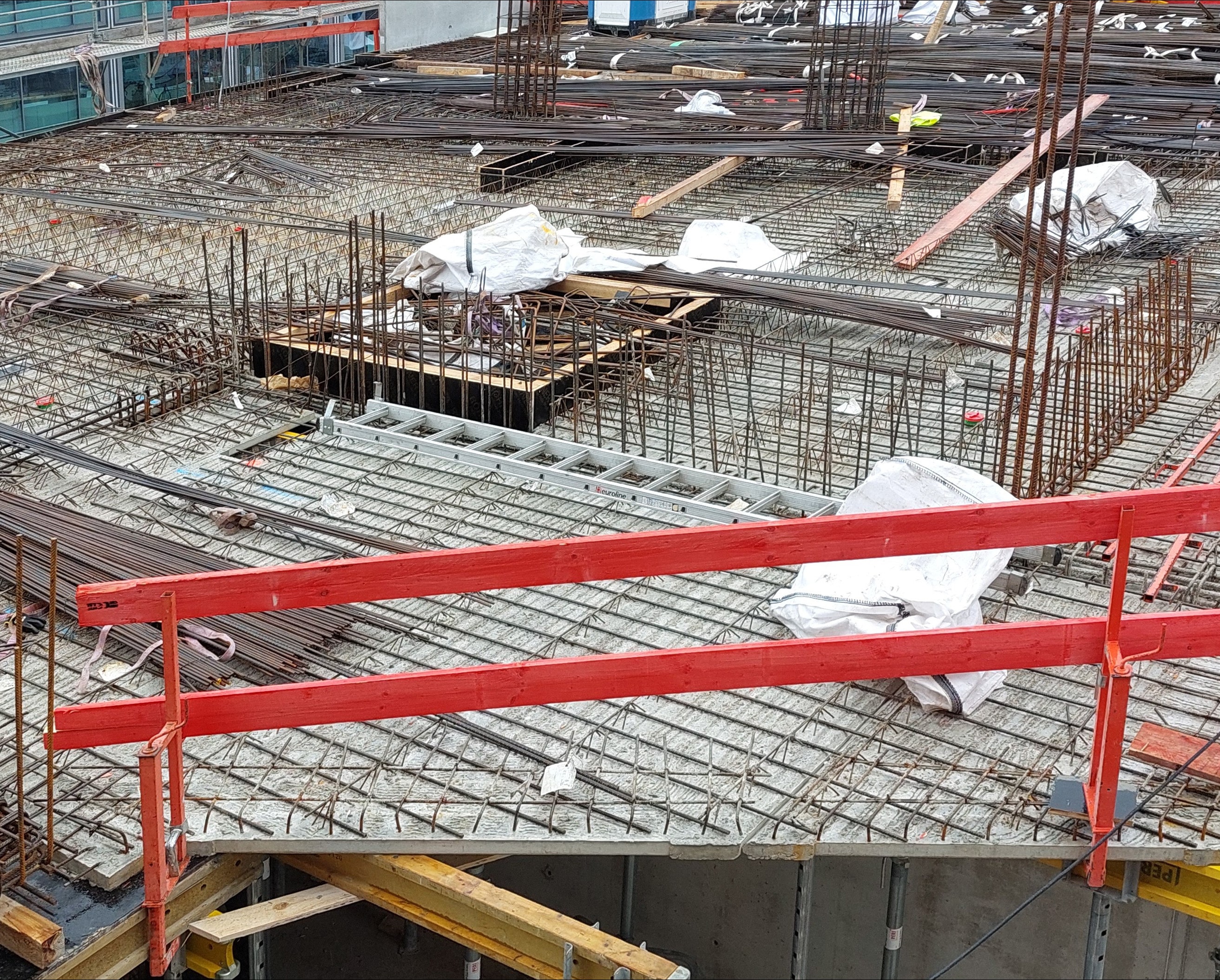

Erityisen paljon huomiota herätti tornitalotyömaalla käytetty ”filigran” kuorilaatta. Tämä laatta on 40 mm paksu ja se on jäykistetty raudoiteansailla. Laatan koko voi vaihdella tarpeen mukaan mutta se voi olla reilu 2 m leveä ja reilu 6 m pitkä. Laatta on hyvä asennusalusta installaatioille. Laatan alapinta on siisti puhdasvalupinta. Laatasta saa myös seinämuotin, kun kaksi kuorilaattaa liitetään vastakkain yhteen ja väli valetaan täyteen. Tämä tuote on yleinen Keski-Euroopassa ja mm. Ruotsissa.

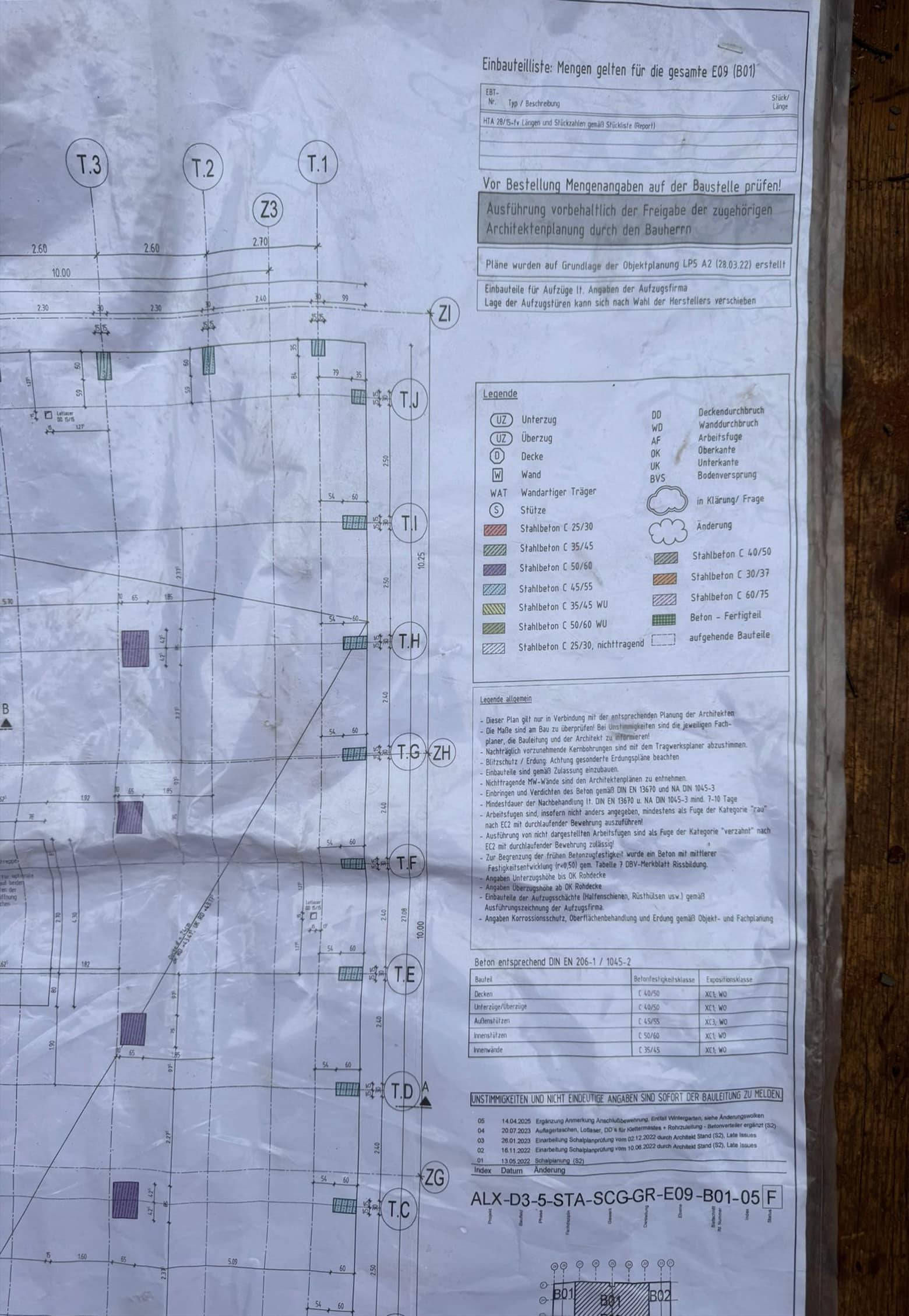

Kotiin viemiseksi löytyi menettely, jossa piirustuksiin oli eri värein merkitty rakenteissa olevat eri lujuusluokan betonit.
Pilareiden jälkihoito todettiin esimerkillisesti tehdyksi muovituksen avulla.
Molemmilla vierailemillamme työmailla sisäseiniä ja ulkoseinän sisäkuoria tehtiin kalkkihiekkatiilistä muuraamalla. Syynä tähän oli se, että vastaavat elementtiseinät olivat 20 % kalliimmat kuin muurattu seinä.
Hotellityömaan yleissiisteys ei vaikuttanut suomalaisen käytännön mukaiselta. Sen sijaan tornitalon työmaan siisteys sai kehuja. Kuten meilläkin siisteys vaihtelee organisaation intressien ja valvonnan mukaan.
Työmaakatselmus TV-tornin korkeudesta

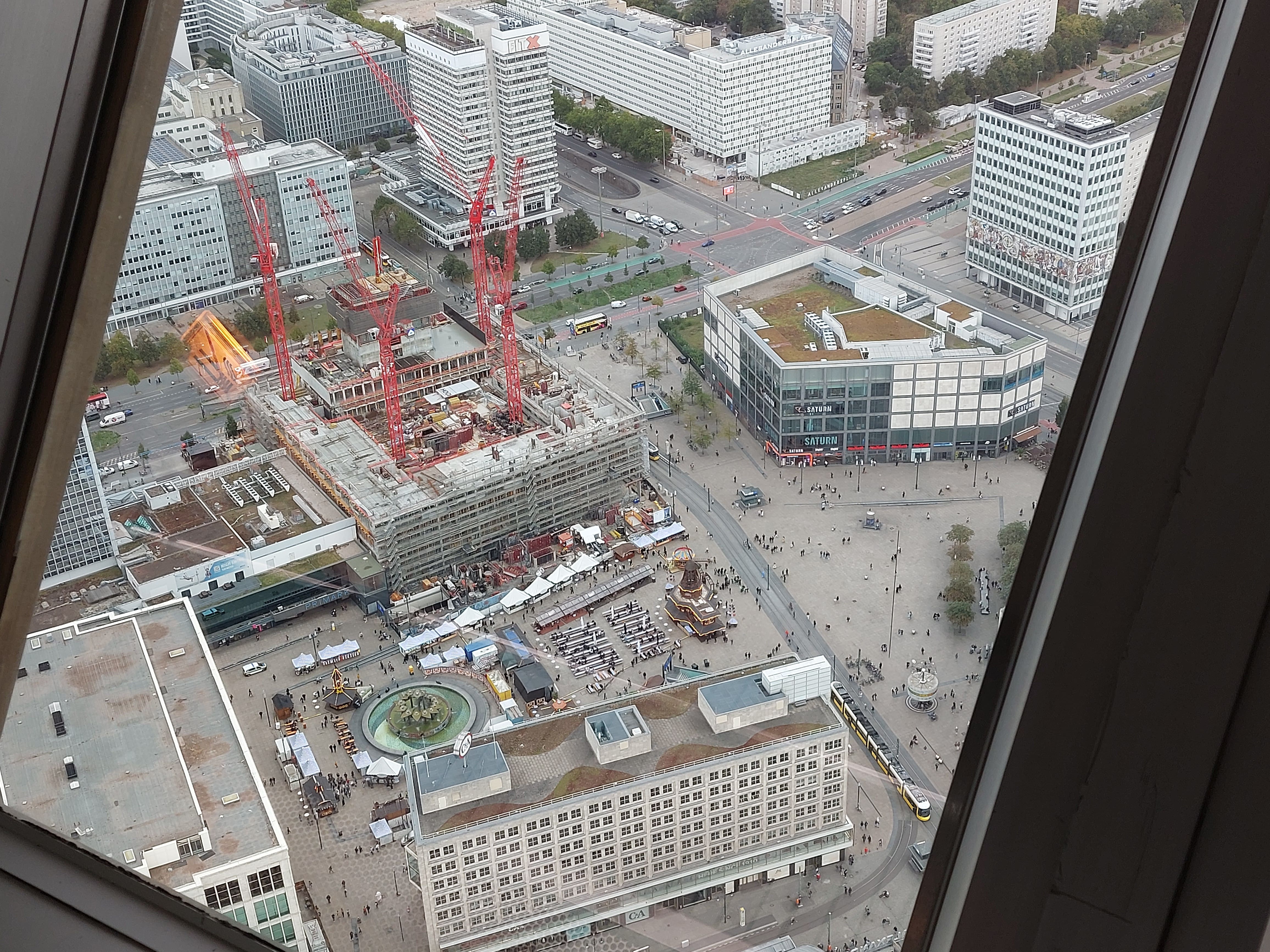

Työmaakierrosten jälkeen pääsimme vierailemaan Berliinin kuuluisassa TV- tornissa, noin 200 m korkeudessa. Muiden maisemien lisäksi pääsimme tarkastelemaan työmaitamme lintuperspektiivistä.
Vierailukohteidemme naapurissa olevan tornitalon holvivaluihin asennettiin valun sisäisiä muovipallo-kevennyksiä.
Taas kerran huomio kiinnittyi siihen, että kaikkien isoimpien rakennusten rungot tehdään pilarilaattana. Tämä on yleinen menettely kautta maailman, paitsi Suomessa.
Nykyiset betonin päästötavoitteet ovat tuoneet ongelmia paikallavaluholvien käyttöön. Viime aikoina on kuitenkin saatu lupaavia näyttöjä siitä, että tämäkin este voidaan lähitulevaisuudessa selättää.
-

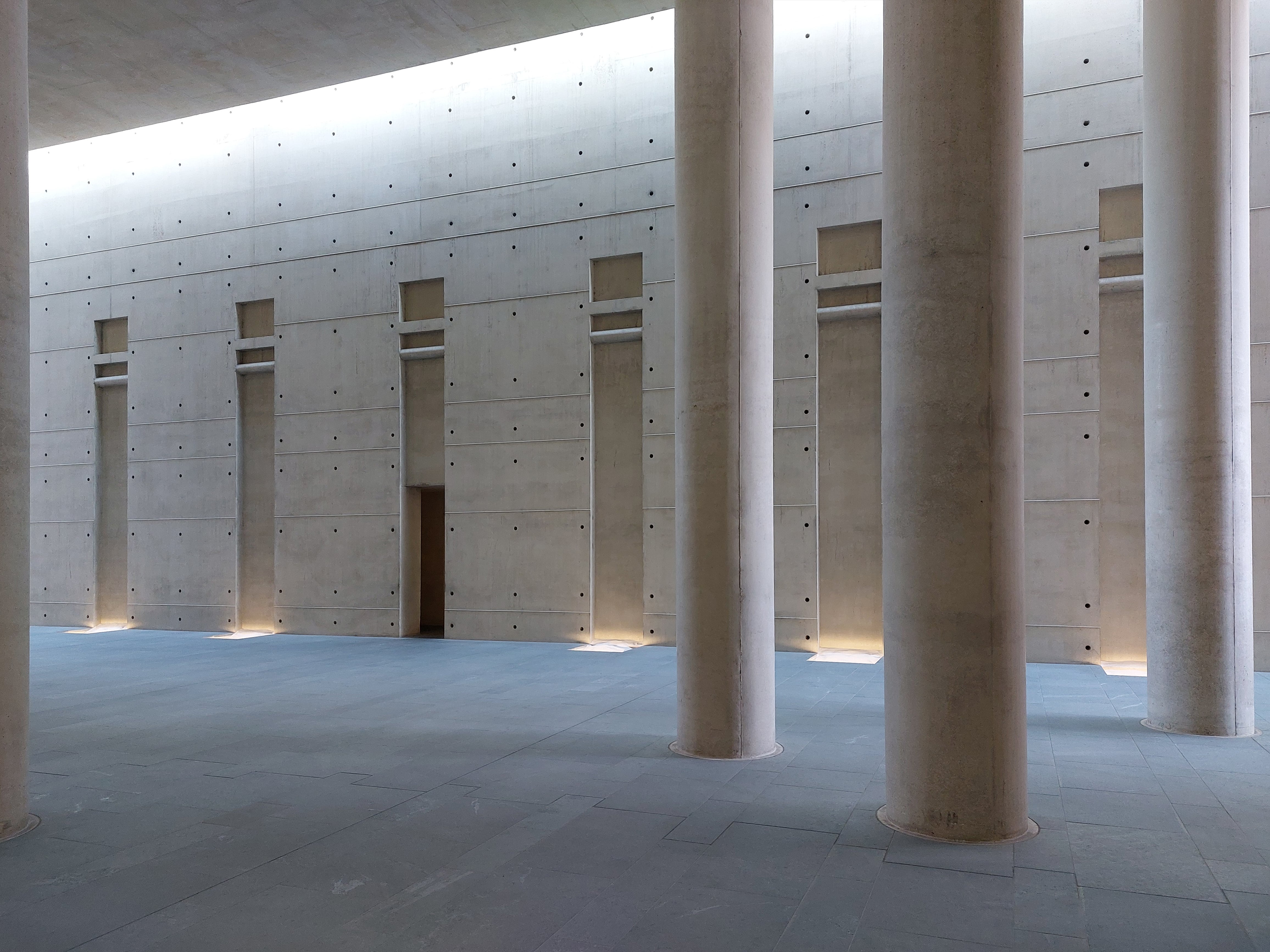

- Krematorion puhdasvalupintoja
-

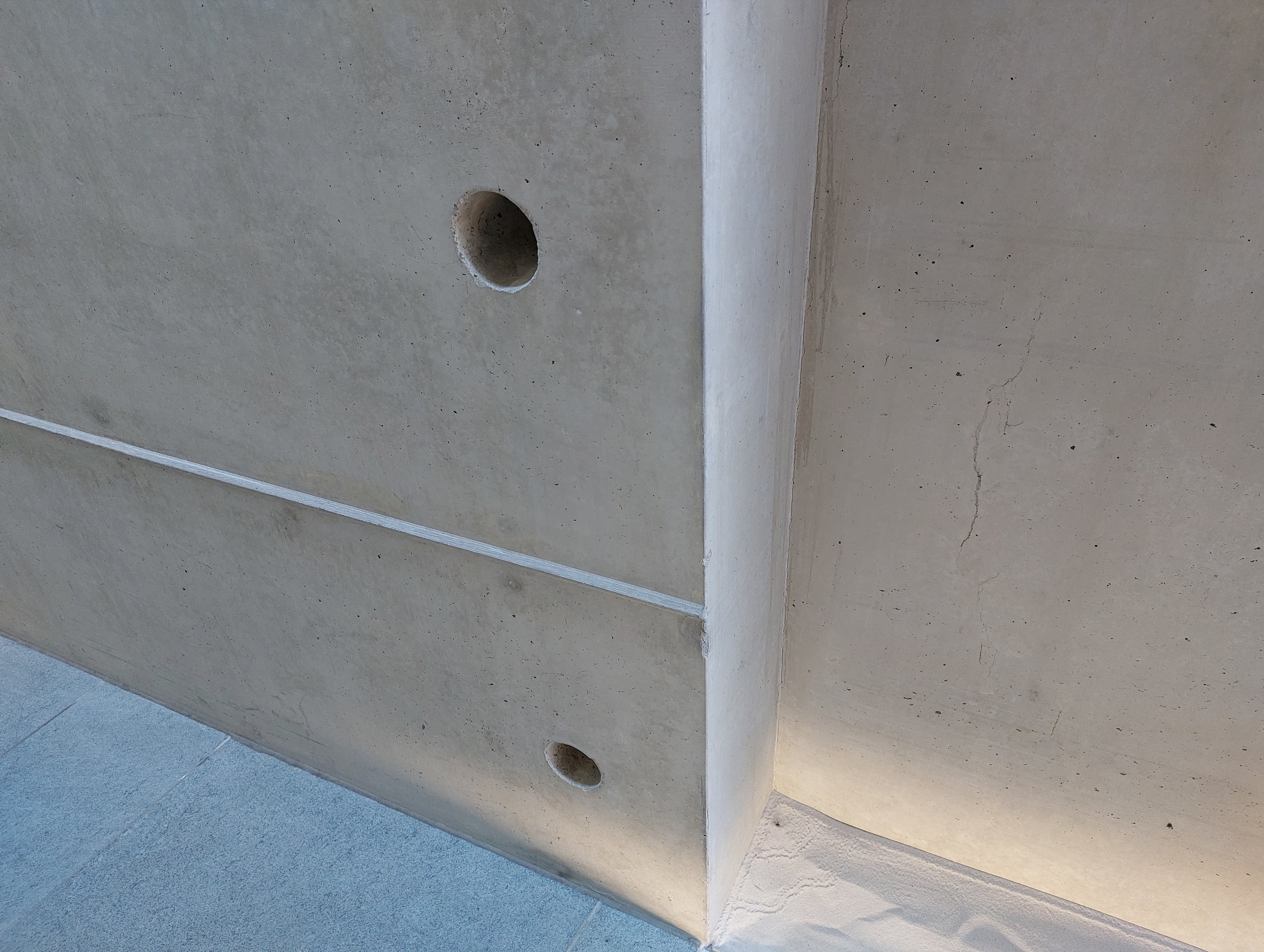

- Nurkan tarkka valu
-
- Pilarin valupintaa
-
- Jäykistävän rakenteen muotoilu ja puhdasvalupinta
-
- Akvaarion rakenteita
-

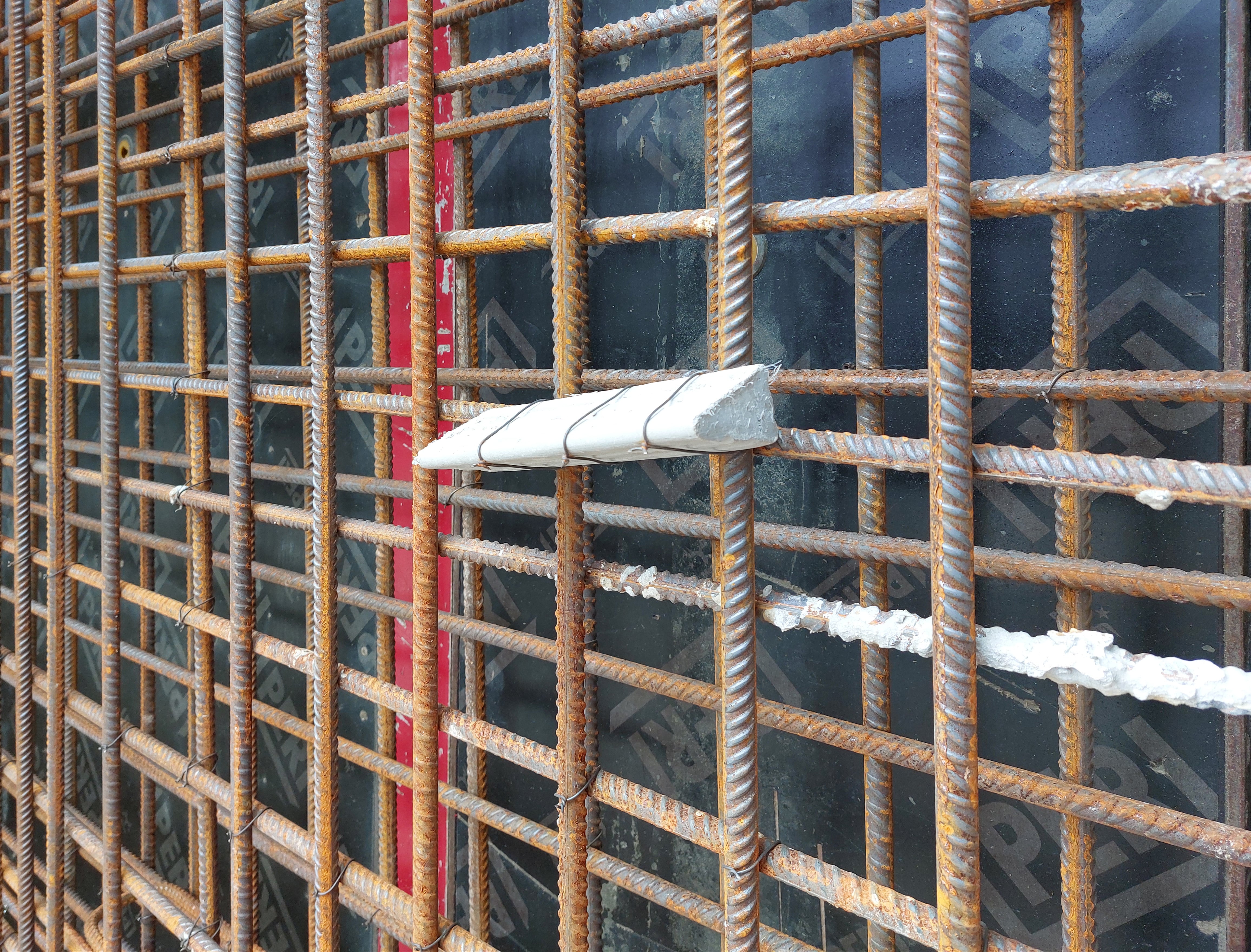

- Betoninen seinän raudoitusvälike
-

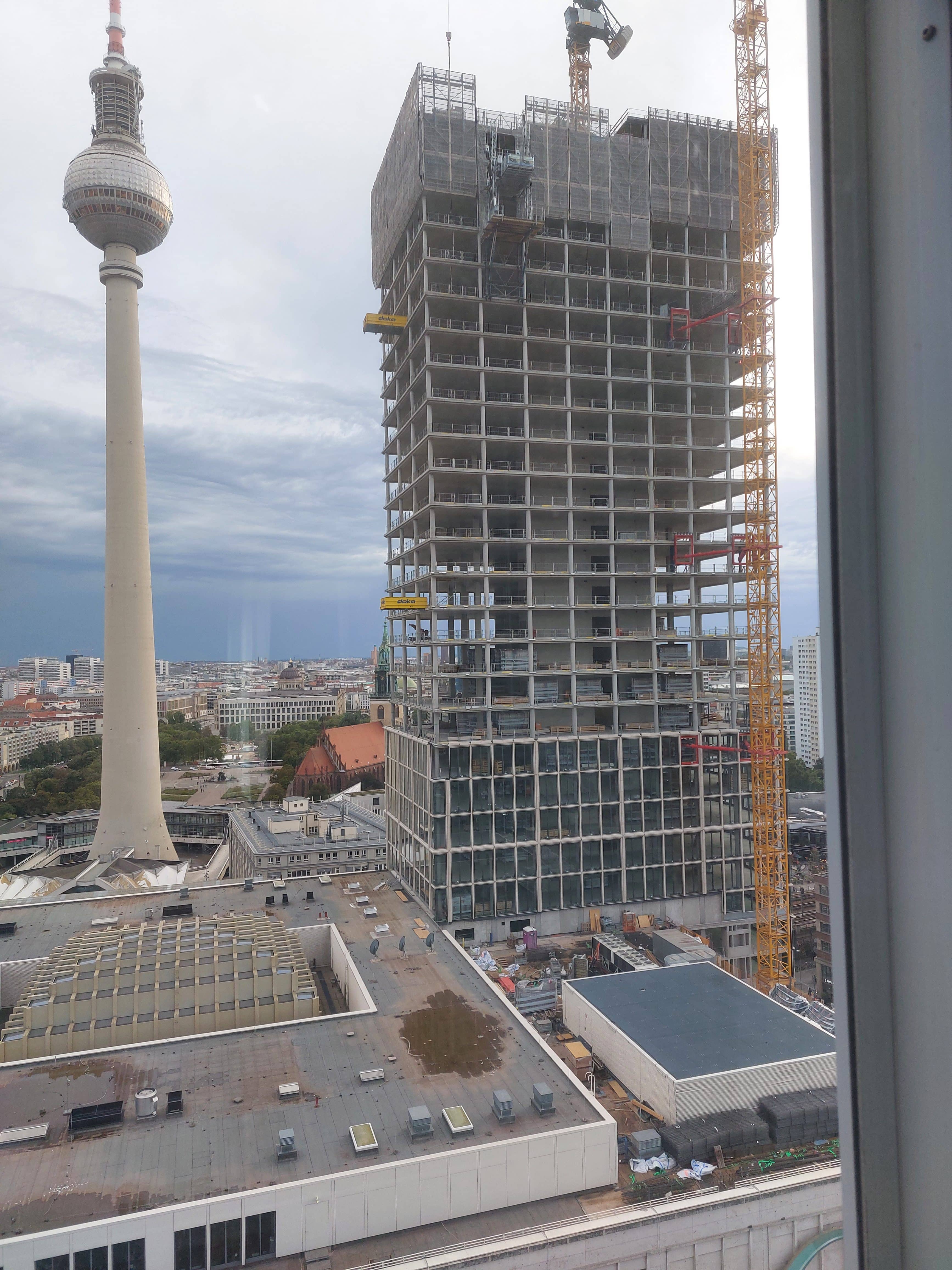

- Näkymä hotellin ikkunasta
-
- Betonin lujuusluokat eri värein suunnitelmassa
-

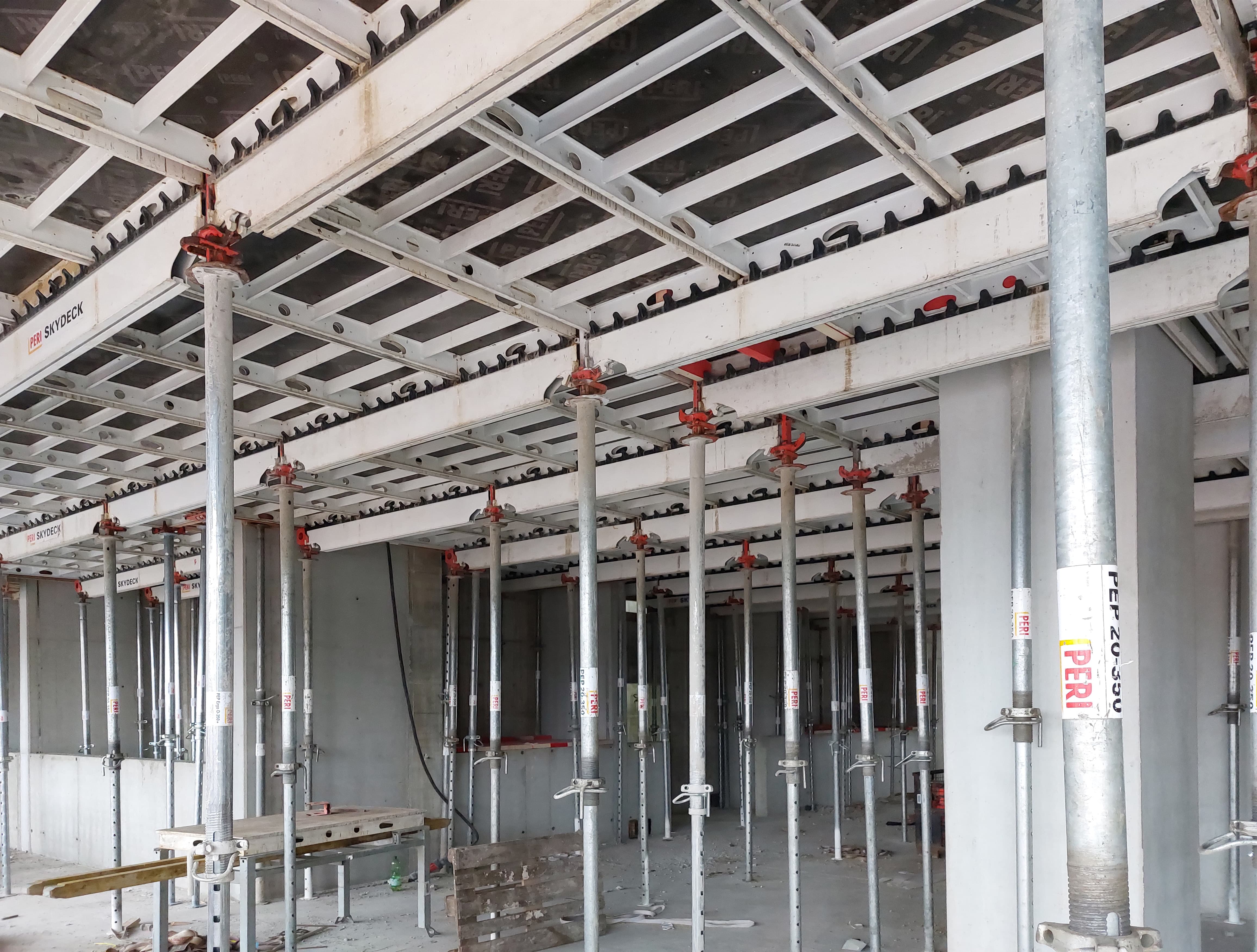

- Sky Deck -muottijärjestelmä
-
- Kuorilaatta holvimuottina
-

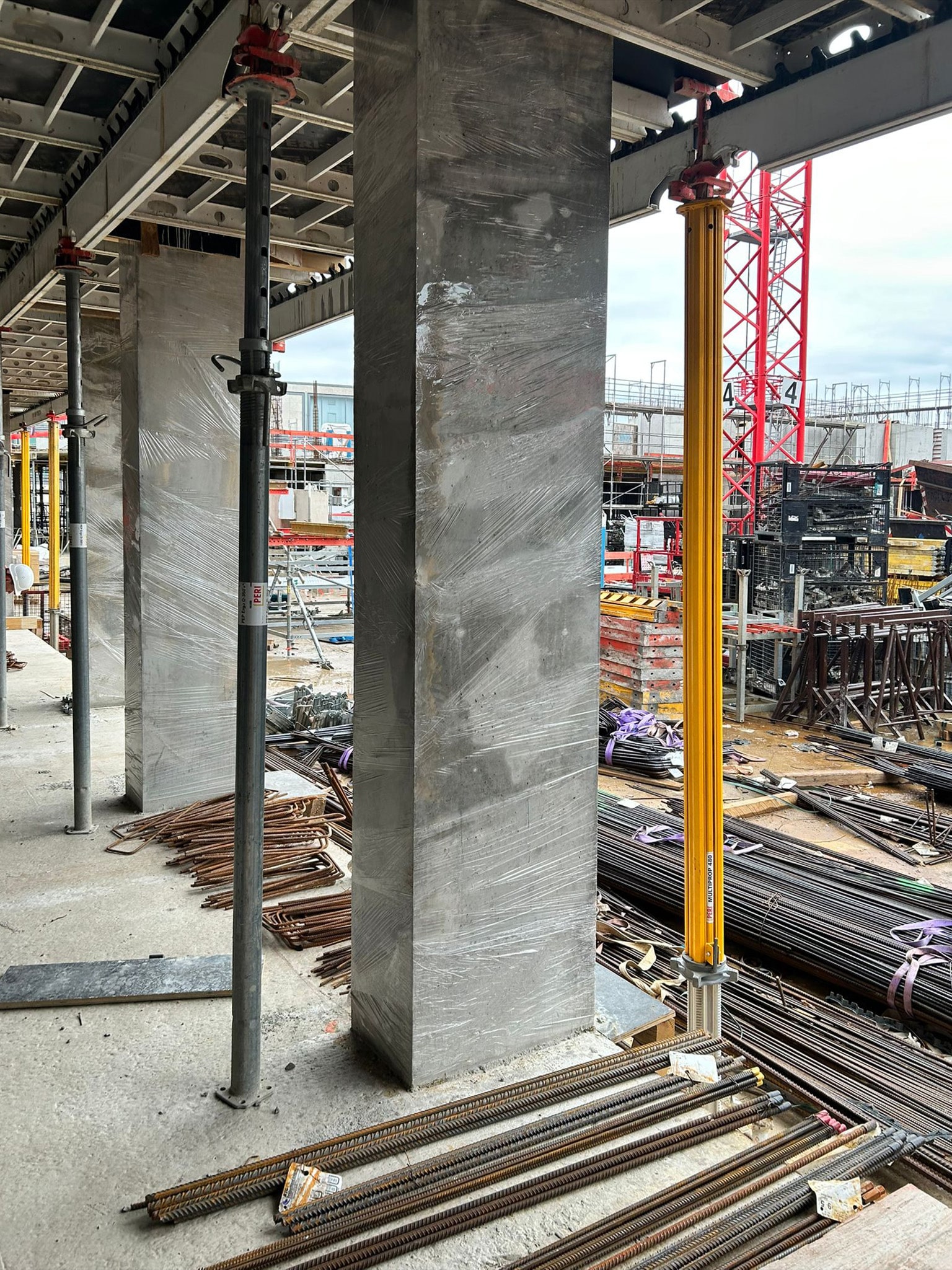

- Pilarin jälkihoito
-

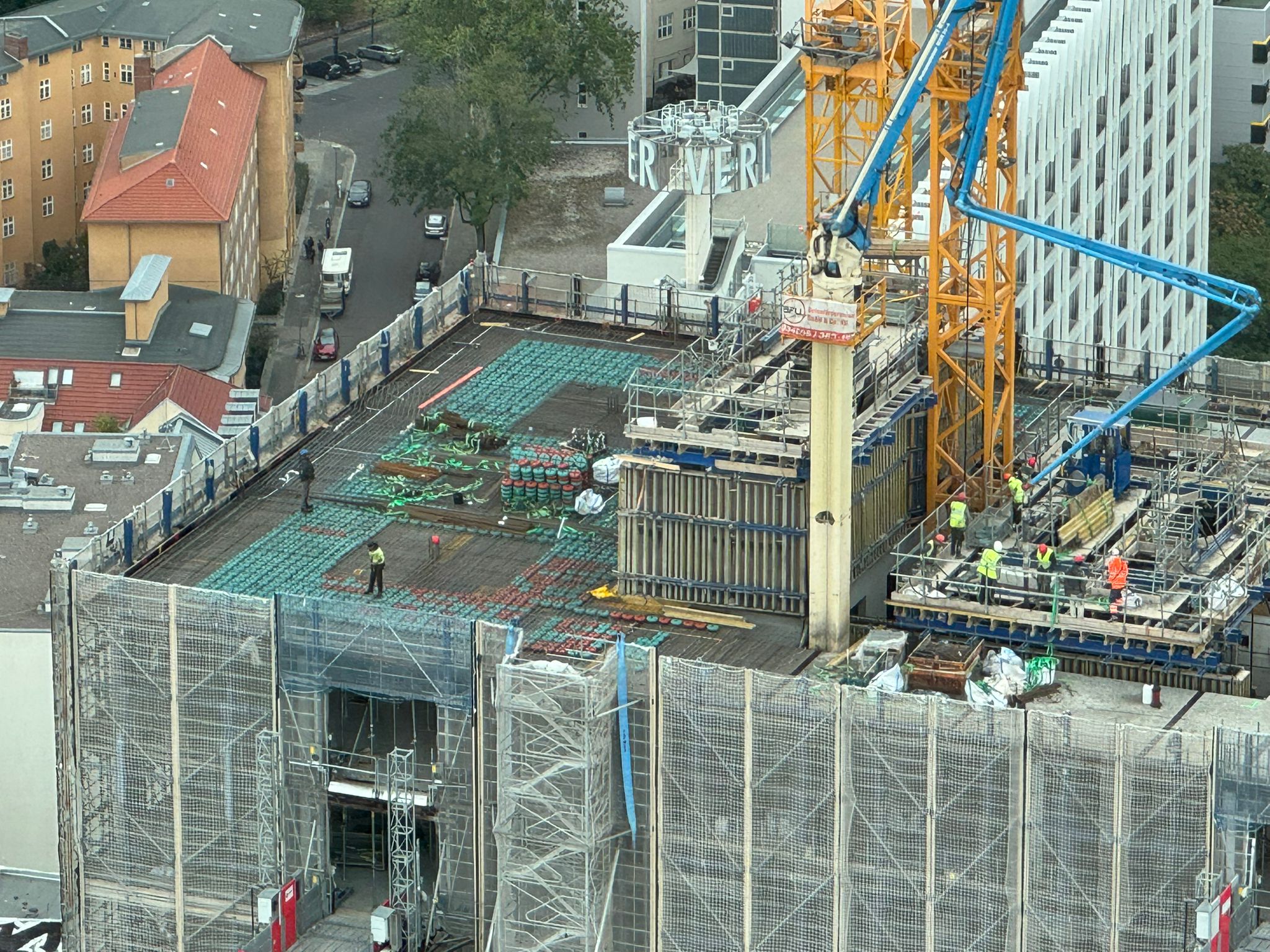

- Pilarilaatan kevennysten asennukset
-

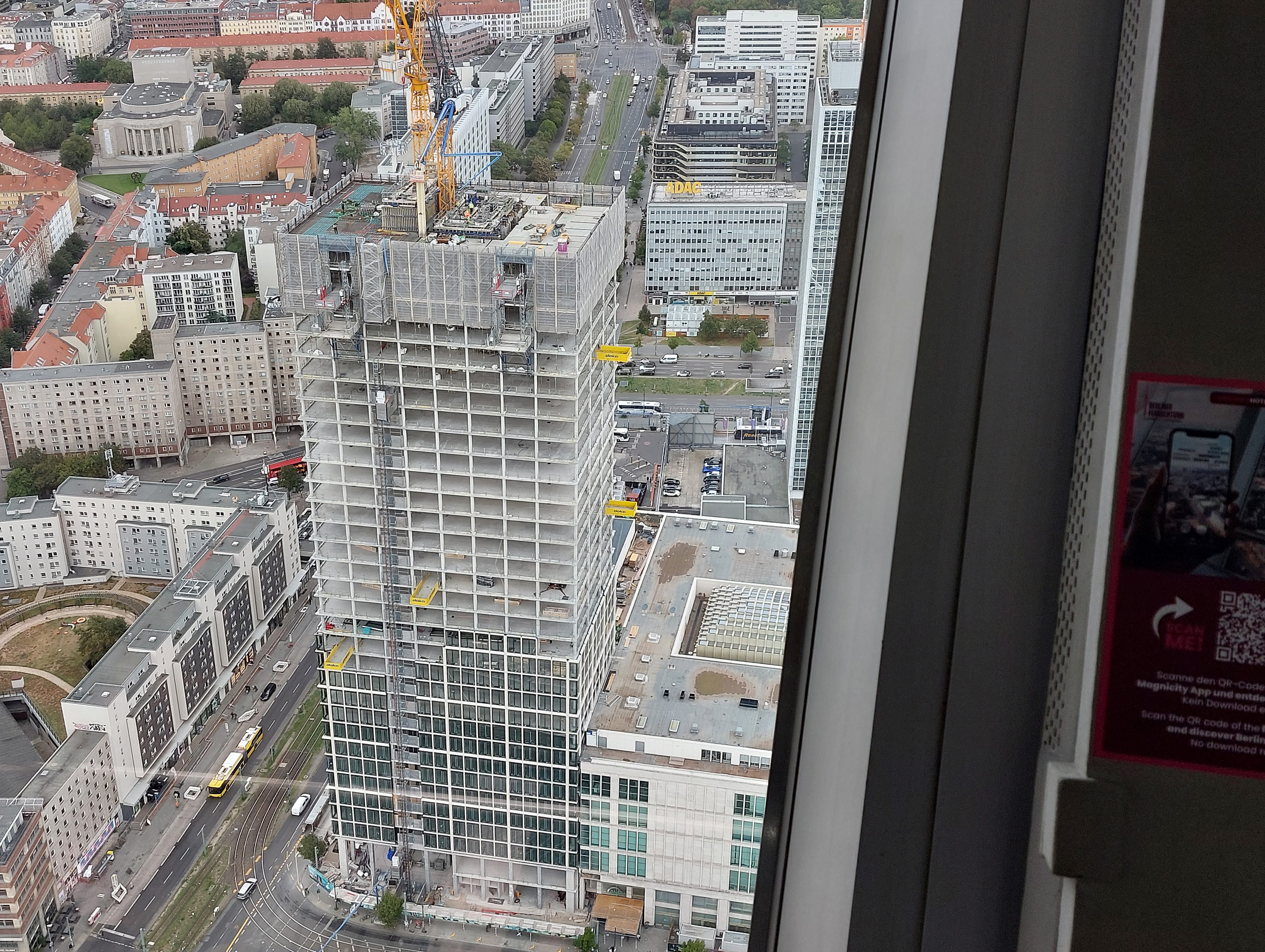

- Näkymä TV-tornista
-
- Näkymä TV_tornista
